Реализация подсветки родных БУС. X-Trail T31. v.2

Навигатор

1 027 просмотров

А всё от скуки…

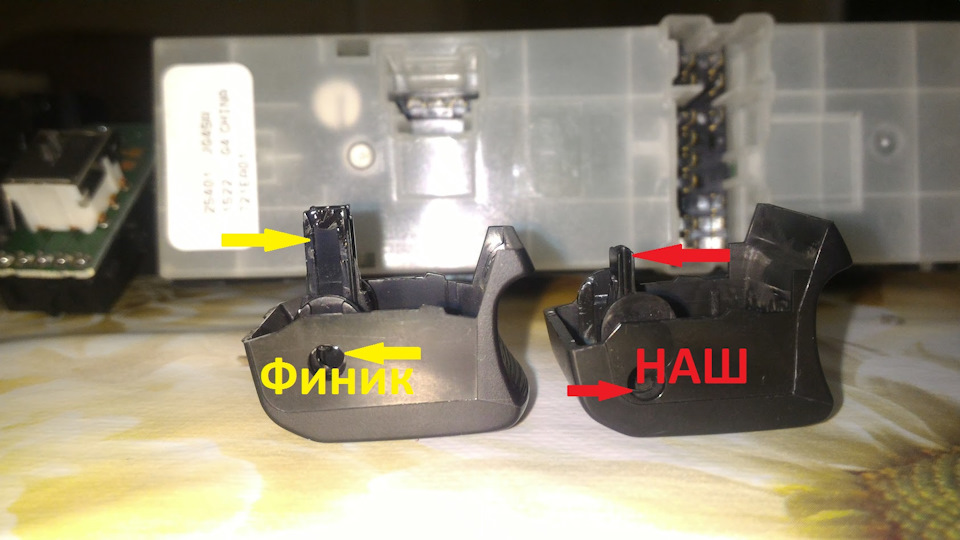

А себе захотелось сделать как в финике.

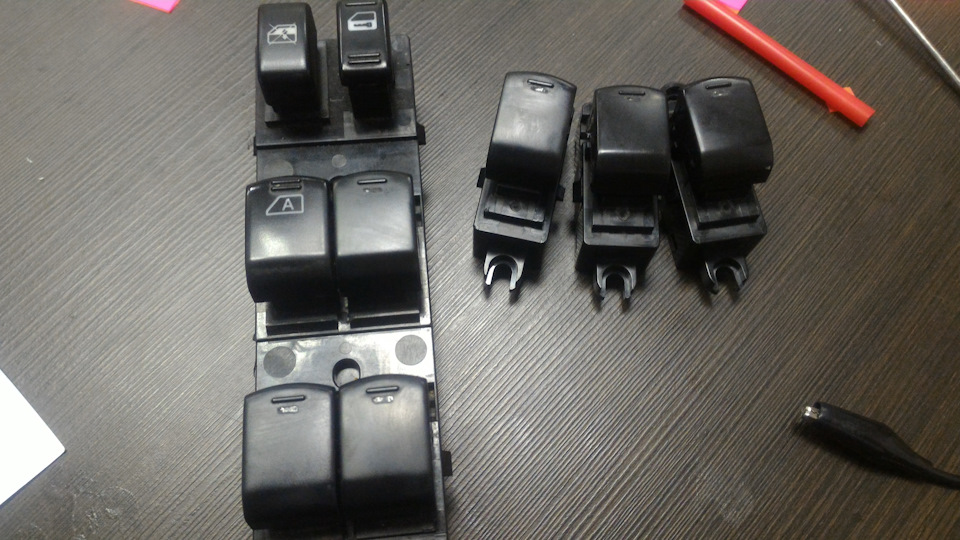

Первый вариант обменял на стоковый у Shurikelm с небольшой доплатой. И купил аж 6! штук БУСов от …
Но… Попались не те БУСы.
















Теперь валяются… 6 штук аж.

Да и фиг с ними. Руки жешь не из заду растут. Повторим.
Sabap предложил сделать отверстия лазером. Почему нет?
Собственно, Андрей прожёг лазером отверстия 1х5мм. За что ему огромное СПАСИБО!

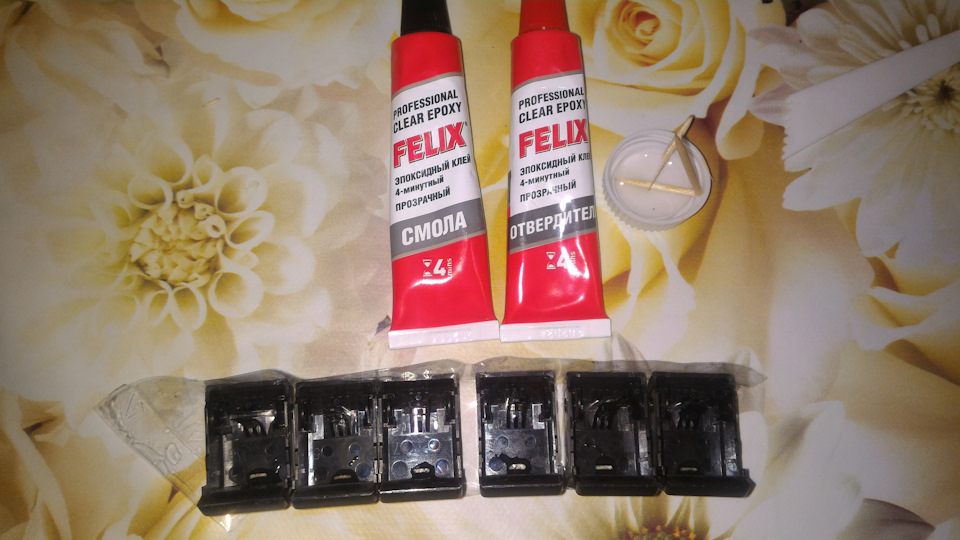

Я их залил компаундом.

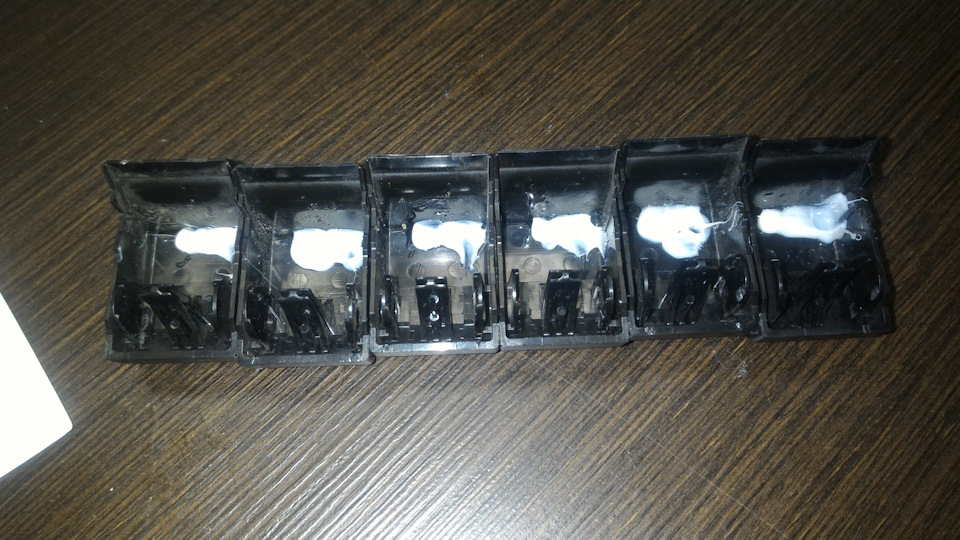

И белым клеем для рассеивания.











Ну а дальше . Светики KPC-3216SECK orange и резюки 1206 750Ом.
Для паяния взял тонкое жало.



Кстати очень понравилась станция.
Кстати очень понравилась станция.

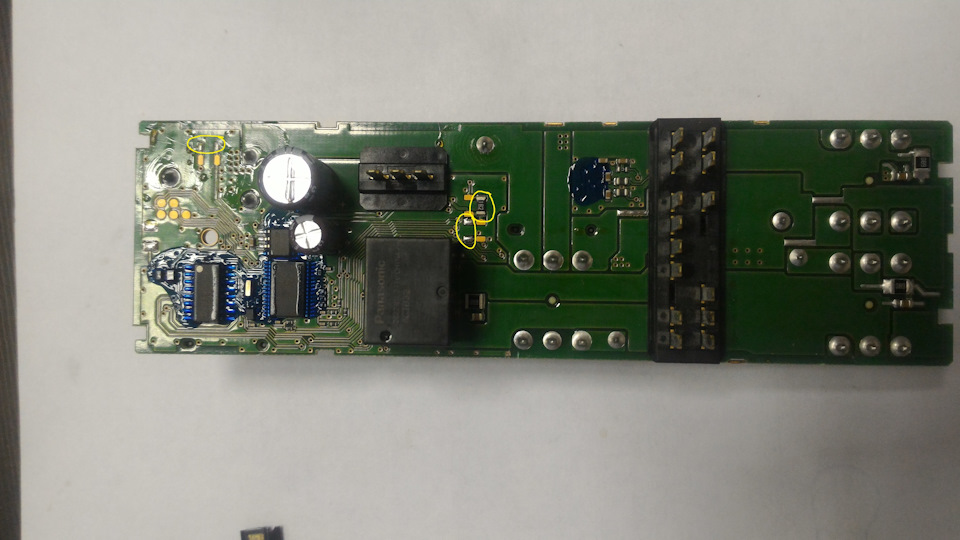

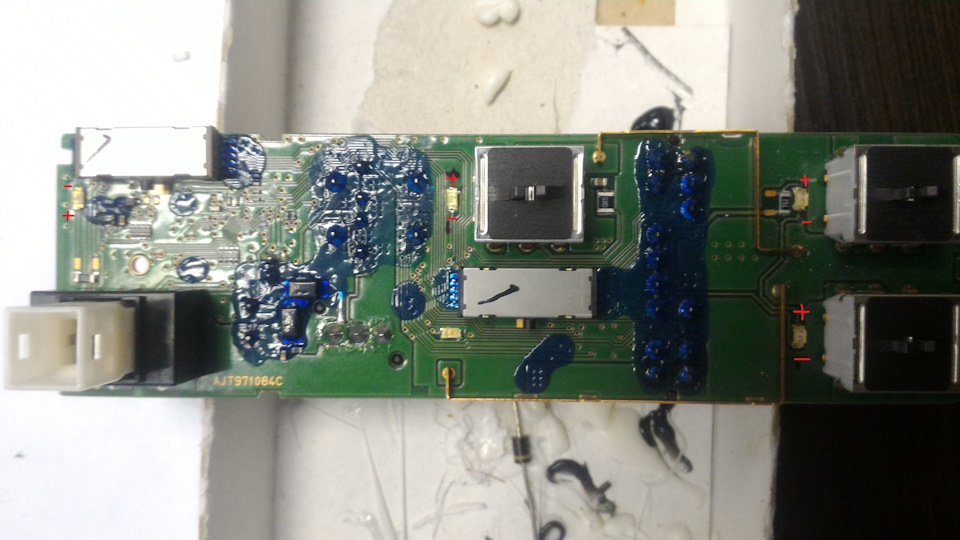

Кстати, тут видно как подключать питание: красные +12В, черный -12В
Кстати, тут видно как подключать питание: красные +12В, черный -12В

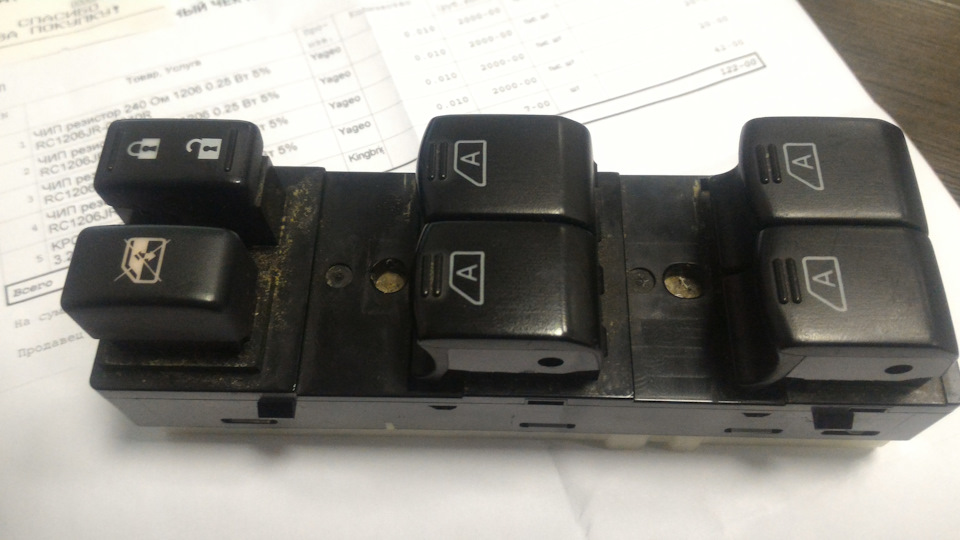

Для двух пассажирских не хватило светиков. Пришлось временно впаять такие.











До машины ещё не дошёл.)))
Комментируйте, оценивайте. Интересны мнения.

  • Upvote 4


6 комментариев


Рекомендованные комментарии

Зачетно .Себе тоже хотел подсветку сделать, но времени не хватило. А теперь икса продаю. Может сентру сделаю, если время хватит.

Изменено пользователем Игорь Саныч

Поделиться комментарием


Ссылка на комментарий

Все отлично а вот подскажите.К этому блоку подходит 14 концов и у меня развалился сам разъем. И как теперь найти какие концы и откуда не определюсь . Хотя бы была бы фото.Что бы определится по цвету!!!!!!!!!

Поделиться комментарием


Ссылка на комментарий

Позже скину схему.

8 часов назад, yfcnz сказал:

У меня развалился сам разъем

А как Вы его развалили то?

Поделиться комментарием


Ссылка на комментарий

ну он пополам разашелъся и концы в разные стороны. Если схему то желательно цветную а лучше фото с двух сторон. Зарание огромное спасибо!!!!!!!!

Поделиться комментарием


Ссылка на комментарий
05.07.2018 в 20:14, yfcnz сказал:

Если схему то желательно цветную

Простите за задержку. Запамятовал.))) Фото не скину. Не нашёл.
